仪器使用端气路控制系统

仪器使用终端布局

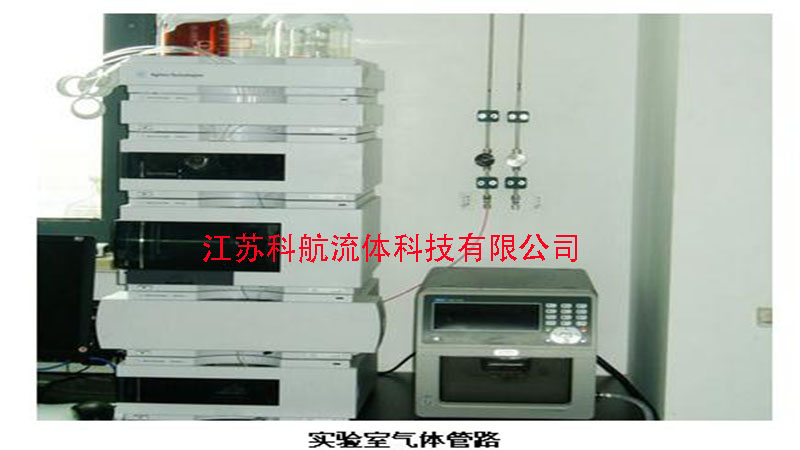

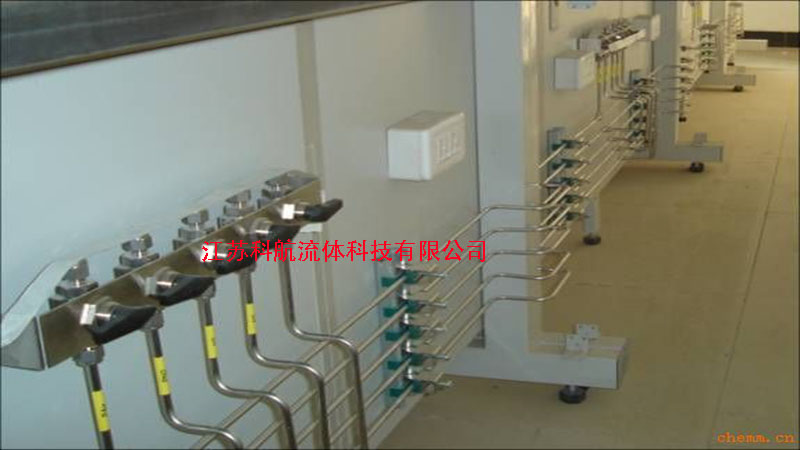

11. 系统设置为二次减压系统。终端采用壁挂式设计。上设有压力调节器、输出压力指示计、紧急切断阀，同一气路的呈上下对应排布，方便操作。面板为不锈钢产品。具体位置参见图纸，具体配置情况如下：

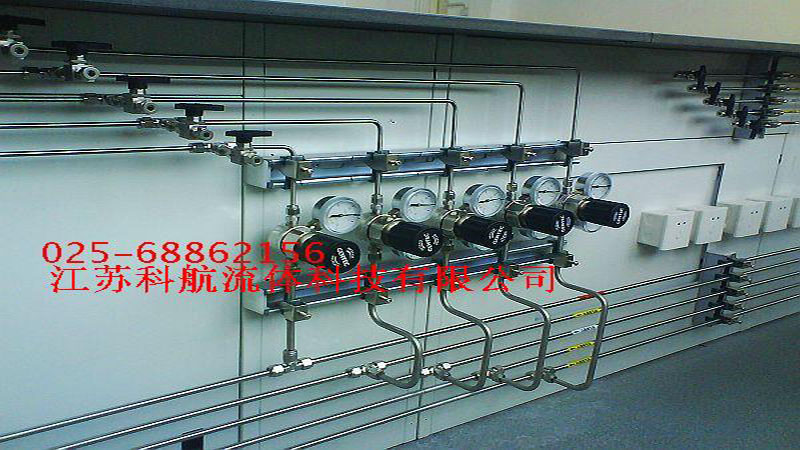

■ 壁挂式终端标准型

注：该终端可以实现在室内对设备的压力调节、输出压力的监控及气路开关控制，省去了每日往返于气瓶间和实验间的奔波，提高了办事效率。

12. 控制终端上的气体出口尺寸要与分析仪的气体入口尺寸相对应。气体出口接头还应方便安装。
